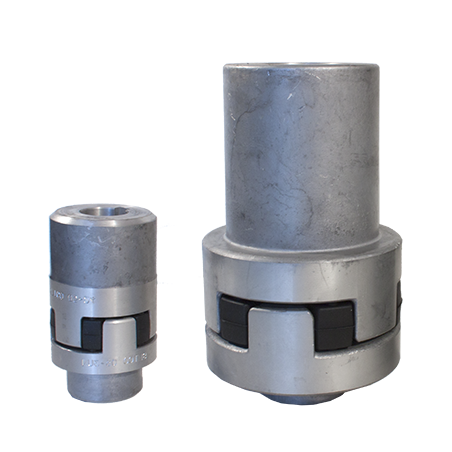

Accouplement pour arbre Ø19 et pompe groupe 2 standard

Cet accouplement peut accueillir principalement un moteur taille 80, 1500tr/min (4 pôles) entre 0,55kW et 0,75kW et une pompe standard italien de groupe 2.

Il est composé de 3 éléments : un demi accouplement pour le coté moteur + un flector + demi accouplement pour le coté pompe.

Dimensions :

     - coté moteur :

            - diamètre de l'arbre accepté : Ø19 (TM)
            - largeur de clavette accepté : 6mm (CHM)

     - coté pompe :

            - type d'arbre accepté : conique 1:8 (pompe groupe 2 standard italien)
            - largeur de clavette accepté : 2 rainures : 1 de 3,2mm et 1 de 4mm (CHP)

     - Longueur de l'ensemble : 88,5mm

Cotes :

       DEM : 45 - DM : 19 - CHM : 6 - TM : 21,8 - LM : 50 - S : 45 - S1 : 16
       DEP : 45 - DP : 17,36 - CHP : 3,2 et 4 - TP : 18,5 - LP : 22,5 - LP1 : 22,5 - LG : 88,5

Cet accouplement peut accepter aussi les moteurs électriques suivants :

      - 3000tr/min (2 pôles) : 0,75kW à 1,1kW
      - 1500tr/min (4 pôles) : 0,55kW à 0,75kW
      - 1000tr/min (6 pôles) : 0,37kW à 0,55kW
      - 750tr/min (8 pôles) : 0,18kW à 0,25kW
