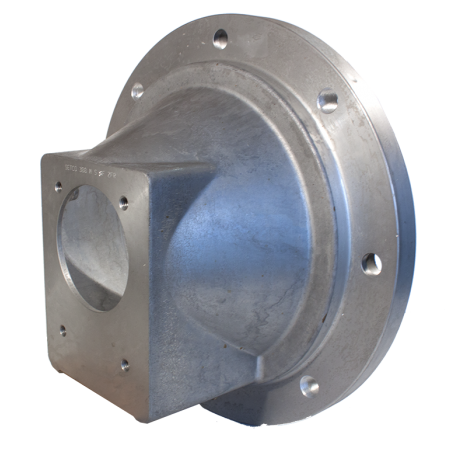

Lanterne Ø300 pour pompe groupe 3 standard

Cette lanterne peut accueillir principalement un moteur taille 132, B5 (bride) ou B35 (pattes + bride) 1500tr/min (4 pôles) entre 5,5kW et 9kW et une pompe standard italien de groupe 3.

Elle dispose coté moteur de 4 trous taraudés et de 4 trous lisses.

Dimensions :

     - coté moteur :

            - diamètre extérieur de fixation de Ø300 (DE)
            - entraxe entre les trous de Ø265 (DF)
            - diamètre de centrage de Ø230 (D1)

     - coté pompe :

            - fixation 4 trous entraxe 98 x 128 (F et F1)
            - diamètre de centrage de Ø50,8 (C)

Cotes :

       A : 120 - B : 153 - B1 : 55 - C : 50,8 - D : 234 - D1 : 230 - DE : 300 - DF : 265
       E : N/A - F : 98 - F1 : 128 - F2 : 42 - H : 130 - H1 : 21 - K : Ø14,5 - M : M12

Cette lanterne peut accepter aussi les moteurs B5 ou B35 suivants :

      - 3000tr/min (2 pôles) : 5,5kW à 9kW
      - 1500tr/min (4 pôles) : 5,5kW à 9kW
      - 1000tr/min (6 pôles) : 3kW à 5,5kW
      - 750tr/min (8 pôles) : 2,2kW à 3kW
